H03VV-F、H03VVH2-F

H03VV-F、H03VVH2-F


聚氯乙烯护套电线

Light-duty PVC Insulated Flexible Cords

标准 Standard: DIN VDE0281-5(HD 21.5S3)

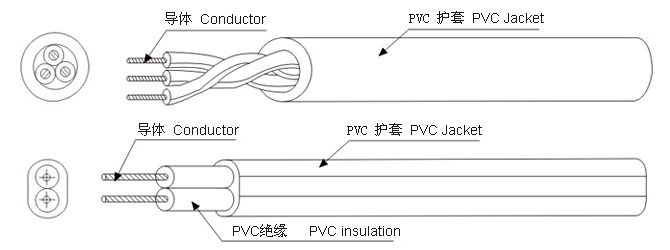

构造 CONSTITUTION:

产品说明

额定电压:300/300V,额定温度70℃

导体使用绞线0.5-0.75mm2裸铜或镀锡丝

PVC绝缘

PVC护套

可通过DIN VDE HD 405.1垂直耐燃试验

使用标准厚度、易剥、易裁

具有抗酸碱、耐油、防潮、防霉、环保等特性

PRODUCT DESCRIPTION

Rated voltage: 300/300V,Rated temperature:70

Stranded Tinned or bare copper conductor, 0.5-0.75mm2

PVC Insulation

PVC Jacket

Passes DIN VDE HD405.1 Vertical flame test

Uniform insulation thickness of wire to ensure easy stripping and cutting

Resistant to acid,alkail oil,moisture and rungi,conforming RoHS

应用

适用于一般电子、电器设备电源连线

APPLICATION
For general purpose internal wiring of electronic and eclectrical equipment

H03VV-F H03VVFH2-F 70℃ 300/300V

导体
型号

Conductor
Type

导体

Conductor

芯数

Cores

绝缘

Insulation

护套

Jacket

最大导体电阻

Max Resistance at 20℃

最小绝缘电阻

Min Insulation  Resistance,
MΩ.Km

耐电压

Dielectric Strength
AC 1 min

标准长度 Standard Length

标准
截面

Nom. Area

线数/
线径
直径
Dia

标称厚度 Nom. Thick.

标称外径 Nom. Dia.

标称厚度 Nom. Thick.

标称外径 Nom. Dia. 最大外径 MAX. Dia. 绝缘
insulation
成品
Finished
Cable
mm2 No./mm mm

No.

mm

mm

mm mm

mm

Ω/Km 75℃ HVFF V M

绞合
导体

Stranded
Conductor

0.5 28/0.15
20/0.18
16/0.20
0.92 2 0.5 1.92 0.6 3.2×5.1 3.7×5.9 39.0 0.012 1500 2000 200
2 5.1 5.9
3 5.4 6.3
0.75 42/0.15
24/0.20
30/0.18
1.13 2 0.5 2.13 3.4×5.5 3.8×6.3 26.0 0.010
2 5.5 6.3
3 5.8 6.7
