21301聚氯乙烯绝缘聚氯乙烯护套电缆

聚氯乙烯绝缘聚氯乙烯护套电缆
PVC Insulated PVC Jacket cable

标准 Standard: UL 758, 1581 CSA C22.2 No.210.2

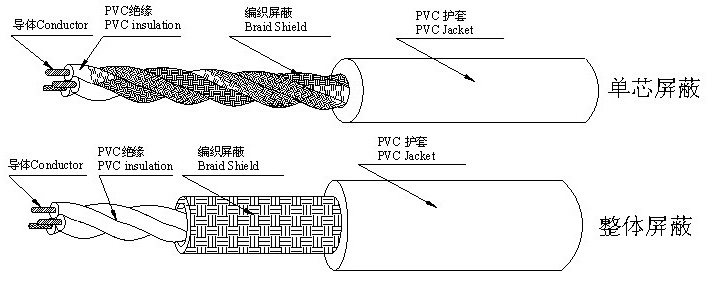

构造 CONSTITUTION:

产品说明

额定电压:300V, 额定温度:105℃

导体使用单根或绞线裸铜

PVC绝缘PVC护套

裸铜线编织屏蔽(屏蔽可选择)

可通过UL VW-1CSA FT1垂直耐燃试验

使用标准厚度、易剥、易裁
具有耐碱、耐油、防潮、防霉等特性
PRODUCT DESCRIPTION

Rated voltage: 300VRated temperature:105℃

Bare,stranded or solid copper conductor

PVC insulation PVC Jacket

Bare copper wire braid shield(shield optiona)

Passes UL VW-1 & CSA FT1 vertical flame test
Uniform insulation thickness of wire to ensure easy stripping and cutting
Resistant to acids,oils,alkals,moisture and fungi.
应用

一般电源线

APPLICATION

General purpose power supply cord

AWM 21301 CSA AWM I A 105℃ 300V
型号
Style
导体
Conductor
绝缘
Insulation
单芯编织屏蔽
Insulation
整体编织屏蔽 护套
Jacket
20℃最大导体电阻
Max Resistance at 20℃
20℃最小绝缘电阻
Mai Insulation Resistance at 20℃
耐电压
Dielec- tric Strength AC 1 min
成圈长度
线规
Spec
线数/线径 标称厚度
Nom. Thick
标称外径
Nom. Dia.
屏蔽结构 屏蔽外径 屏蔽结构 屏蔽外径 标称厚度
Nom. Thick
单芯
编织
屏蔽
标称
外径
整体编织屏蔽标称外径
Nom. Dia
AWG No./mm mm mm mm mm mm mm mm mm mm Ω/Km MΩ.Km V Ft(M)



18-3c 41/0.16 0.76 2.70 16/5/0.12 3.18 16/7/0.15 6.50 0.89 8.9 8.5 21.8 15 1500 328(100)
16-3c 26/0.254 0.76 3.00 16/5/0.12 3.48 16/7/0.15 7.10 0.89 9.5 9.1 13.7 328(100)
14-3c 41/0.254 0.76 3.45 16/6/0.12 3.93 16/8/0.15 8.10 0.89 10.5 10.1 8.62 328(100)
12-3c 65/0.254 0.76 4.00 16/7/0.12 4.48 16/9/0.15 9.30 1.14 12.1 11.8 5.43 164(50)
10-3c 49/0.37 1.14 5.70 16/8/0.12 6.18 16/10/0.15 12.90 1.52 16.5 16.1 3.41 164(50)
105/0.254
