ST、STW

ST STW

电源线

Power Cord

标准 Standard: UL 62, 1581 CSA C22.2 No.49

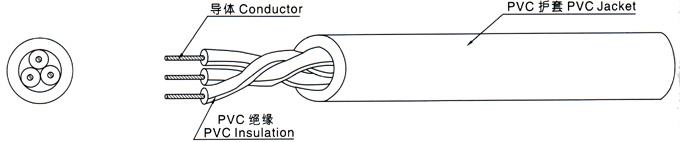

■ 构造 CONSTITUTION：

■ 产品说明
●

额定电压：600V， 额定温度：105℃

●

导体使用单根或绞线裸铜

●

PVC绝缘

● PVC护套
●

可通过UL VW-1及 CSA FT1垂直耐燃试验

● 使用标准厚度、易剥、易裁
● 具有耐碱、耐油、防潮、防霉、环保等特性
PRODUCT DESCRIPTION
●

Rated voltage: 600V，Rated temperature:105℃

●

Bare,stranded or solid copper conductor

●

PVC insulation.

● PVC Jacket

●

Passes UL VW-1 & CSA FT1 vertical flame test
● Uniform insulation thickness of wire to ensure easy stripping and cutting
● For general purpose internal wiring of electronic and electrical equipment.
■ 应用

一般电源线

APPLICATION

General purpose power supply cord

ST STW 105℃  600V

型号

Style

导体

Conductor

绝缘

Insulation

护套

Jacket

20℃较大
导体电阻
Max Resistance
at 20℃

*小绝缘电阻
Max Insulation
Resistance at 20℃

耐电压

Dielec- tric Strength AC 1 min

标准长度
Standard Length

线规 Spec

线数/线径 直径 Dia

标称厚度 Nom.

Thick.

标称外径
Nom.

Dia.

标称厚度 Nom.

Thick.

标称外径
Nom.

Dia.

AWG No./mm mm mm mm mm mm Ω/Km MΩ.Km V Ft(M)

SJT

SJTW

18-2c 41/0.16 1.18 0.76 2.7 1.52 8.5 21.8 15 1500 656(200)

18-3c

8.9 328(100)

18-4c

9.6

16-2c

26/0.254 1.49 0.76 3.0 1.52 9.1 13.7

16-3c

9.5 328(100)
16-4c 10.3 328(100)

14-2c

41/0.254 1.88 0.76 3.45 2.03 11.0 8.62 328(100)

14-3c

41/0.254

1.88

0.76 3.45 2.03 11.5 8.62 328(100)

12-2c

65/0.254 2.37 0.76 4.0 2.41 12.8 5.43 164(50)

12-3c

13.4

10-2c

49/0.37

3.38

1.14

5.7

2.41

16.2

3.41

10-3c

17.1

注：①ST、STW 所额定温度也可为60℃、75℃、90℃     ②STW 适用于户外
