H03VV-F、H03VVH2-F

H03VV-F、H03VVH2-F

聚氯乙烯护套电线

Light-duty PVC Insulated Flexible Cords

标准 Standard: DIN VDE0281-5(HD 21.5S3)

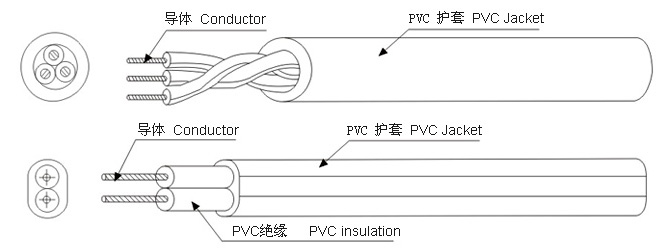

■ 构造 CONSTITUTION：

■ 产品说明
●

额定电压：300/300V,额定温度：70℃

●

导体使用绞线0.5-0.75mm2裸铜或镀锡丝

●

PVC绝缘

● PVC护套
●

可通过DIN VDE HD 405.1垂直耐燃试验

●

使用标准厚度、易剥、易裁

●

具有抗酸碱、耐油、防潮、防霉、环保等特性

PRODUCT DESCRIPTION
●

Rated voltage: 300/300V,Rated temperature:70℃

●

Stranded Tinned or bare copper conductor, 0.5-0.75mm2

●

PVC Insulation

● PVC Jacket
●

Passes DIN VDE HD405.1 Vertical flame test

●

Uniform insulation thickness of wire to ensure easy stripping and cutting

●

Resistant to acid,alkail oil,moisture and rungi,conforming RoHS

■ 应用

适用于一般电子、电器设备电源连线

APPLICATION
For general purpose internal wiring of electronic and eclectrical equipment

H03VV-F H03VVFH2-F 70℃ 300/300V

导体
型号

Conductor
Type

导体

Conductor

芯数

Cores

绝缘

Insulation

护套

Jacket

较大导体电阻

Max Resistance at 20℃

*小绝缘电阻

Min Insulation  Resistance,
MΩ.Km

耐电压

Dielectric Strength
AC 1 min

标准长度 Standard Length

标准
截面

Nom. Area

线数/
线径
直径
Dia

标称厚度 Nom. Thick.

标称外径 Nom. Dia.

标称厚度 Nom. Thick.

标称外径 Nom. Dia.
较大外径 MAX. Dia.
绝缘
insulation
成品
Finished
Cable
mm2
No./mm
mm

No.

mm

mm

mm
mm

mm

Ω/Km
75℃ HVFF
V
M

绞合
导体

Stranded
Conductor

0.5
28/0.15
20/0.18
16/0.20
0.92
2
0.5
1.92
0.6
3.2×5.1
3.7×5.9
39.0
0.012
1500
2000
200
2
5.1
5.9
3
5.4
6.3
0.75
42/0.15
24/0.20
30/0.18
1.13
2
0.5
2.13
3.4×5.5
3.8×6.3
26.0
0.010
2
5.5
6.3
3
5.8
6.7
