1618聚氯乙烯绝缘加强型电线

聚氯乙烯绝缘加强型电线
PVC Insulated Reinforced Wire

标准 Standard: UL 758,1581 CSA C22.2 NO.210.2

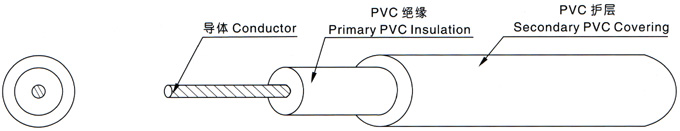

■ 构造 CONSTITUTION：

■ 产品说明
●

额定电压：300V， 额定温度：80℃

●

导体使用单根或绞线30-16AWG以上裸铜或镀锡丝

●

PVC绝缘

·● 护层厚度0.127至1.27mm
●

可通过UL VW-1及CSA FT1垂直耐燃试验

●

使用标准厚度、易剥、易裁

●

具有抗酸碱、耐油、防潮、防霉、环保等特性

PRODUCT DESCRIPTION
●

Rated voltage: 300V,Rated temperature:80℃

●

Tinned or bare,stranded or solid copper conductor,30-16AWG min.

●

PVC insulation

● Covering thickness:form 0.127 to 1.27mm
●

Passes UL V W-1 & CSA FT1vertical flame test

●

Uniform insulation thickness of wire to ensure easy stripping and cutting

●

Resistant to acid,alkali,oil,moisture and fungi,conforming RoHS

■ 应用

适用于一般电子、电器设备内部连线,

APPLICATION
For general purpose internall wiring of electronic and electrical equipment

UL 1618 80℃ 300V

导体类型

Conductor

Type

导体

Conductor

绝缘

Insulation

较大导体电 阻

Max Resistance

at 20℃

*小绝缘

电 阻

Min Insulation  Resistance,

at20℃

耐电压

Dielectric Strength

AC 1 min

标 准

长 度Standard Length

线规Spec 线数/线径

直径

Dia.

绝缘厚度

Primary

Nom. Thick.

标称外径

Nom.Dia.

护层厚度Secondary

Nom. Thick

标称

外径 Nom. Dia

AWG No./mm mm mm mm mm mm Ω/km MΩ.Km V Ft(M)

绞合导体

Stranded

Conductor

30 7/0.10 0.30 0.38 1.12 0.38 1.92 354.24 15 1500 2000(610)
28 7/0.127 0.38 0.38 1.20 0.38 2.00 223.75
26 7/0.16 0.48 0.38 1.30 0.38 2.10 139.73
24 11/0.16 0.61 0.38 1.43 0.38 2.23 93.3
22 17/0.16 0.76 0.38 1.58 0.38 2.38 55.0
20 26/0.16 0.94 0.38 1.76 0.38 2.56 34.6
18 41/0.16 1.18 0.38 2.00 0.38 2.80 21.8
16 26/0.254 1.49 0.38 2.35 0.38 3.11 13.7 1000(305)

单根导体

Single

Conductor

28 1/0.32 0.32 0.38 1.14 0.38 1.94 227.39 1500
26 1/0.404 0.404 0.38 1.22 0.38 2.02 142.79
24 1/0.511 0.511 0.38 1.33 0.38 2.13 89.39
22 1/0.643 0.643 0.38 1.46 0.38 2.26 54.3
20 1/0.813 0.813 0.38 1.63 0.38 2.43 33.9
18 1/1.024 1.024 0.38 1.84 0.38 2.64 21.4
16 1/1.29 1.29 0.38 2.11 0.38 2.91 13.5
